Пневморозподільники У71-22А та У71-24А – технічні особливості та сфера застосування

Пневморозподільники У71-22А та У71-24А — це промислові трилінійні здвоєні розподільники з пневматичним блокуванням, призначені для керування потоками стисненого повітря у пневматичних системах підвищеної відповідальності. Вони застосовуються у вузлах, де критично важлива надійність перемикання та виключення помилкових спрацьовувань. Пневморозподілювачі У71-24А замінюють такі моделі: розподільник 3МП-25М-11П, шафа управлiння BOX02116-UA03. Найбільш часто У71-24А і У71-22А можна зустріти на кривошипних пресах: КД1426В, КД1428В, КД2126Е, КД2128Е, КД2328Е, КД2326Е, КД1426А, КД1428А, КД2124, КД2324, КД2126, КД2326, КД2128, КД2328, КД2130, КД2330, КД2126К, КД2128К , КД2328К, КД2326К.

Конструкція розподільників орієнтована на використання у складі пресового та автоматизованого обладнання, де необхідна синхронна робота пневмоприводів і контроль стану виконавчих механізмів.

Конструкція та принцип дії

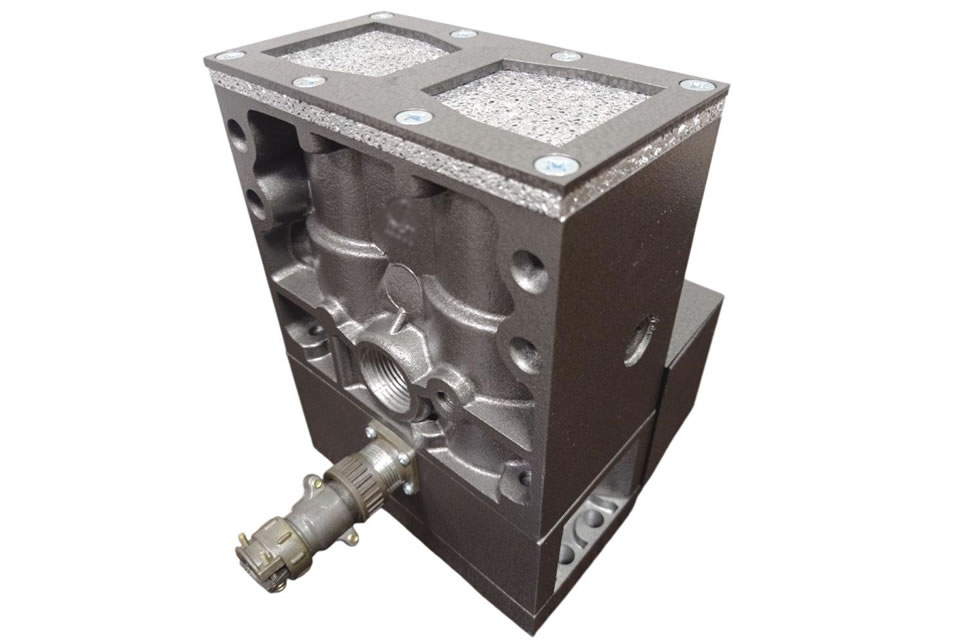

Пневморозподільники У71-22А, У71-24А виконані за схемою 3/2 у здвоєному виконанні. Це означає наявність трьох пневмоліній (подача, вихід, скид) та двох фіксованих положень, які перемикаються за допомогою електропневматичного керування.

Ключовою особливістю є пневматичне блокування між секціями. Така схема унеможливлює одночасну подачу сигналу в обидва канали, що особливо важливо для обладнання з підвищеними вимогами до безпеки. У разі відсутності керуючого сигналу система переходить у визначений безпечний стан.

Клапанний тип конструкції забезпечує високу швидкість спрацювання та стабільні параметри навіть при інтенсивній циклічній роботі. Додатково передбачена можливість ручного дублювання, що спрощує налаштування та обслуговування.

Основні технічні характеристики У71

Пневморозподільники цієї серії розраховані на роботу з очищеним стисненим повітрям пневмоблоками П-МК і можуть експлуатуватися у стандартних промислових умовах.

Основні параметри:

• умовний прохід: 16 мм (У71-22А) та 25 мм (У71-24А)
• робочий тиск: від 0,25 до 1,0 МПа
• тип керування: електропневматичний
• напруга: 24В або 110В постійного струму
• час перемикання: до 0,06 с
• приєднання: різьбове

Модель У71-24А відрізняється більшою пропускною здатністю, що дозволяє застосовувати її у системах із підвищеною витратою повітря або більшими виконавчими механізмами.

Практичне застосування

Розподільники серії У71 використовуються на кривошипних пресах у різних галузях промисловості. Найчастіше вони встановлюються у системах керування кривошипними пресами, гільйотинними ножицями, а також у складі автоматизованих виробничих ліній.

Завдяки своїй конструкції ці пристрої добре підходять для схем із двуручним керуванням, де важливо виключити небезпечні режими роботи. Пневматичне блокування забезпечує контроль логіки перемикання без використання складних електронних систем.

Експлуатаційні особливості та переваги

Пневморозподільники У71-22А, У71-24А відзначаються стабільністю роботи та ресурсом, достатнім для тривалої експлуатації у промислових умовах. Вони нечутливі до помірного забруднення повітря та добре працюють при змінних навантаженнях.

До основних переваг можна віднести:

• надійне пневматичне блокування
• швидке та повторюване перемикання
• просту інтеграцію у типові пневмосхеми
• ремонтопридатну конструкцію
• відповідність вимогам безпеки для пресового обладнання

Завдяки цим характеристикам розподільники даної серії залишаються актуальним рішенням для модернізації та обслуговування виробничих ліній.

Висновок

Пневморозподільники У71-22А та У71-24А є перевіреними компонентами для побудови надійних пневматичних систем. Вони поєднують просту конструкцію, функціональність та необхідний рівень безпеки, що робить їх ефективним вибором для промислового застосування. ТОВ "Фірма Контрагент" надає гарантію 12 місяців з дня купівлі розподільного клапану У71-22А (У71-24А, У71-26А).
