Критерії вибору якісних сплайс-касет для корпоративних оптичних мереж


Надійність оптоволоконної магістралі корпоративного рівня тримається на речах, про які рідко згадують після завершення монтажу. Зварювання тонкого кварцового волокна вимагає не лише навичок зварника, а й грамотного механічного захисту зварного шва всередині оптичного кросу (ODF) чи муфти.

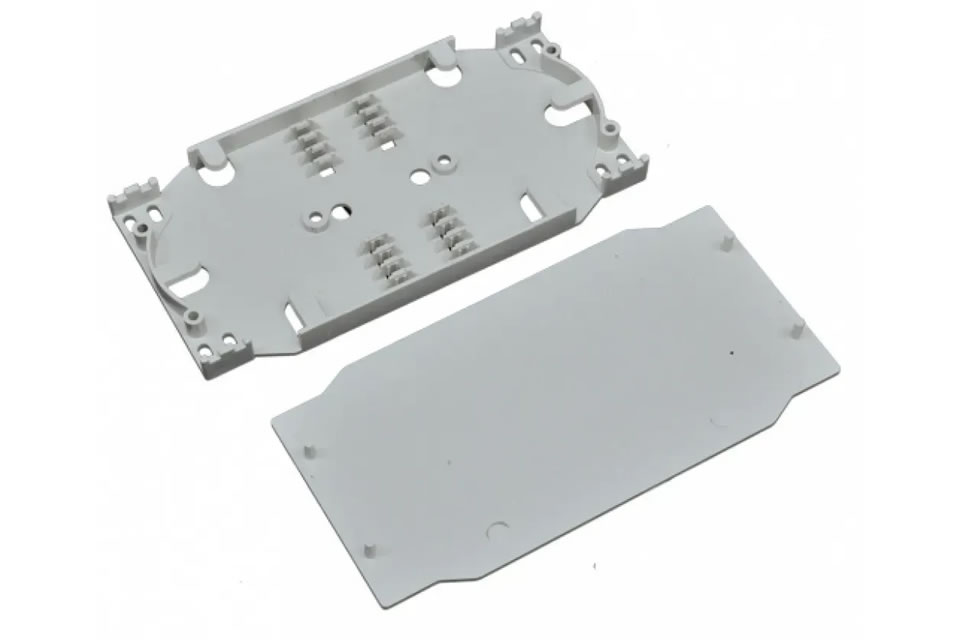

Якщо волокно заломити, перетиснути або залишити без фіксації, з часом з'являються мікротріщини, різко зростає загасання світлового сигналу та падає швидкість каналу. Щоб акуратно викласти технологічний запас волокна й зафіксувати гільзи термоусадки (КДЗС), використовують сплайс-касети, розраховані на тривалу експлуатацію без деформації.

Місткість органайзера та сумісність із гільзами КДЗС

Під час проєктування комутаційного вузла враховують запас ліній для розширення мереж з основними критеріями:

  1. Кількість зварних з'єднань. Базовими є лотки на 12 та 24 гільзи, а для щільних кросів використовують касети на 36 або 48 зварювань.

  2. Довжина термозбіжних гільз. Ложементи мають надійно утримувати гільзи КДЗС довжиною 45 мм або 60 мм, виключаючи їхній люфт при вібраціях.   Багатоярусна фіксація. Можливість збирати касети у вертикальний стек на шарнірах полегшує доступ до окремих шарів без згину сусідніх ліній.

Запас посадкових місць дозволяє підключати нові кабелі без заміни всього оптичного боксу.

Радіус вигину волокна та якість корпусу

Головне завдання сплайс-пластини — захистити серцевину кабелю від надмірного механічного напруження, де є важливими:

  • Контроль геометрії укладання. Внутрішні канавки мають витримувати безпечний радіус вигину не менше 30 мм, захищаючи світловод від зламів.

  • Стійкий ABS-пластик. Корпус не повинен тріскатися від температурних коливань усередині неопалюваних кросових приміщень.

  • Захисні кришки. Прозорі кришки оберігають волокна від пилу та випадкових пошкоджень під час обслуговування шафи.

Якісне лиття напрямних каналів виключає перетискання лакового покриття тонких волокон.

Сумісність із брендами та комплектація

Корпоративні оптичні мережі будують на базі шаф і стійок, де критична точність кріпильних отворів, що вимагає врахування таких практичних факторів сумісності, як:

  • Адаптація під кроси. Провідні виробники Corning, Crosver, Molex, AMP та L&W Electronical випускають касети з точною посадкою під 19-дюймове обладнання.

  • Готові складальні комплекти. Модифікації з попередньо викладеними пігтейлами LC або SC суттєво прискорюють розварювання кабелю на об'єкті.

Узгодженість габаритів лотка з панеллю виключає провисання оптичного дроту. Підібрати відповідні аксесуари для монтажу оптики та вигідно придбати оригінальні сплайс-касети ви можете в спеціалізованому магазині Comtrade.ua, зробивши замовлення онлайн або по телефону.
